近日発売
ロータリエンコーダ
EV10シリーズ

外径10.5mm

特長

    • 超小型、高分解能
    • 光学式インクリメンタルロータリエンコーダ
    • 製品寸法 φ10.5mm×12.5mm
  • 高分解能 200P/R〜20000P/R
  • A、B、Z相 矩形波

EV10

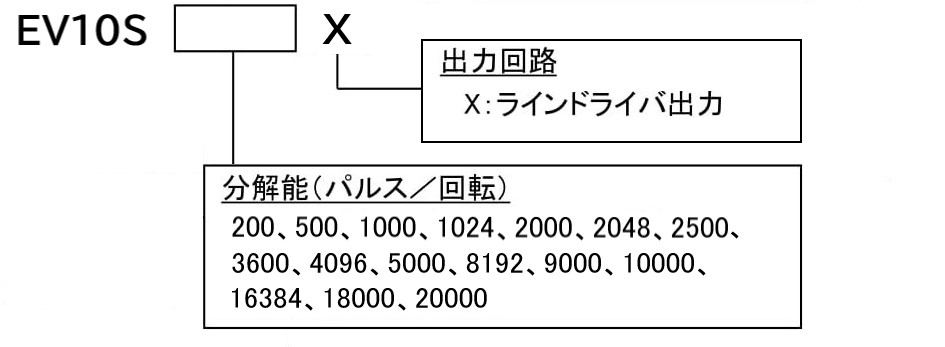

型式

仕様

項目 定格
電源電圧 ラインドライバ DC5V±5%
消費電流 120mA以下(無負荷時)
検出方式 インクリメンタル
分解能(パルス/回転) 200、500、1000、1024、2000、2048、
2500、3600、4096、5000、8192、9000、
10000、16384、18000、20000
出力回路 ラインドライバ出力(X)
出力相 A、B、Z相
出力位相差 A、B位相差90°±45°(T/4±T/8)
Z相T±T/2(出力波形図参照)
出力形態 矩形波
最高応答周波数 2.0MHz
起動トルク 5×10-4N・m(5gf・CM)以下
軸許容荷重
(電気的)
ラジアル 1.5N
スラスト 1.5N
許容最高回転数(機械的) 6000r/min
使用周囲温度/湿度 0℃~70℃
RH35%~90%結露しないこと
保存周囲温度 -20℃~80℃
耐振動 耐久55Hz  複振幅1.5mm
X、Y、Z方向各2時間
耐衝撃 耐久500m/s2 (約50G)
X、Y、Z方向各3回
保護構造 IP50
質量 10g

外形図

外形図



出力回路

出力回路

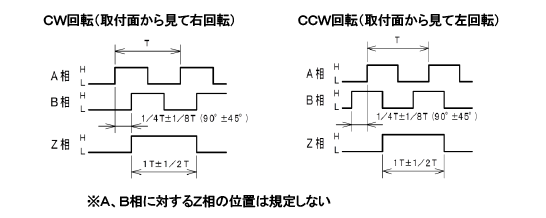

出力波形

出力波形

ケーブル接続表

ケーブル接続表
